跌落式熔斷器HRW3-10/100
一、概述
跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分，合負荷電流。
跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使館內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
二、用途
戶外跌落式熔斷器適用于35kv及以下電壓頻率50Hz電力系統中，作輸電線路、電力變壓器過載和短路保護，分合額定負荷電流只用，機械壽命≥2000次。
三、使用條件
1.適用于環境溫度上限40℃，下限-30℃之內。
2.海拔不超過1000m，風速不大于35m/s
3.熔斷器不適用于下述場所
3.1有燃料或爆炸危險的場所。
3.2有劇烈震動或沖擊的場所。
3.3有異電化學氣體作用及嚴重空氣污穢，煙霧地區。
四、結構簡介
熔斷器是由基座和消弧裝置兩大部分組成，滅弧管下端裝有可能轉動的彈簧支架，始終使熔絲處于緊張狀態，以保證滅弧管在合閘位置的自鎖，線路與變壓器過載或短路中，熔絲熔斷，熔絲迅速從滅弧管中抽出，滅弧管設計為逐級排氣式解決在同一熔斷器上開斷大小電流的矛盾。

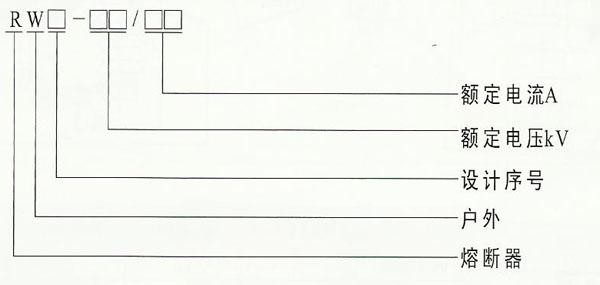

五、型號說明
六、主要技術參數
|
型號
TYPE |
額定電壓
Rated
Voltage
(KV) |
額定電流
Rated
Current
(A) |
開斷電流
Breaking
Current
(A) |
沖擊電壓
Impulse
Voltage
(BIL)
(KV) |
工頻耐壓
Power-frequency wishtand voltage
(KV) |
爬電距離
Leakage
Distance
(MM)
Voltage |
重量
Weight
(KG) |
外形尺寸
Dimensions
(CM) |
|
RW3 |
10 |
100 |
6300 |
100 |
42 |
230 |
6.2 |
48X27X12 |
|
RW3 |
10 |
200 |
8000 |
100 |
42 |
230 |
6.5 |
48X27X12 |
|
HRW3 |
10 |
100 |
6300 |
100 |
42 |
230 |
6.2 |
|
|
HRW3 |
10 |
200 |
8000 |
110 |
42 |
230 |
6.2 |
|
|
RW7 |
10 |
100 |
6300 |
110 |
42 |
230 |
6.2 |
48X27X12 |
|
RW7 |
10 |
200 |
8000 |
110 |
42 |
230 |
6.5 |
48X27X12 |
|
HRW7 |
12 |
100 |
6300 |
110 |
42 |
230 |
6.2 |
|
|
HRW7 |
12 |
200 |
8000 |
110 |
42 |
230 |
6.2 |
|
|
RW10-10F |
12 |
100 |
6300 |
110 |
42 |
260 |
7.5 |
53X32X12 |
|
RW10-10F |
12 |
200 |
8000 |
110 |
42 |
260 |
7.5 |
43X32X12 |
|
HRW10 |
12 |
100 |
6300 |
110 |
42 |
260 |
7.5 |
|
|
HRW10 |
12 |
200 |
8000 |
110 |
42 |
260 |
7.5 |
|
|
RW12 |
15 |
100 |
10000 |
110 |
40 |
250 |
7.5 |
40X34.5X11 |
|
RW12 |
15 |
200 |
12000 |
110 |
40 |
250 |
7.5 |
40X34.5X11 |
|
RW12 |
24 |
100 |
8000 |
150 |
65 |
540 |
12 |
49X35X14 |
|
RW12 |
24 |
200 |
12000 |
150 |
65 |
540 |
12 |
49X35X14 |
|
RW12 |
30 |
100 |
6000 |
170 |
70 |
700 |
15 |
56X38X14.5 |
|
RW12 |
30 |
200 |
8000 |
170 |
70 |
700 |
15 |
56X38X14.5 |
|
RW12 |
33 |
100 |
10000 |
170 |
70 |
720 |
15.5 |
57X38X14.5 |
|
RW12 |
33 |
200 |
12000 |
170 |
70 |
720 |
15.5 |
57X37X14.5 |
|
RW12 |
11 |
100 |
6000 |
110 |
42 |
340 |
7.5 |
49X27X11.5 |
|
RW12 |
11 |
200 |
8000 |
110 |
42 |
340 |
7.5 |
49X27X11.5 |
|
RW11 |
36 |
100 |
6000 |
110 |
42 |
340 |
16 |
90X40X13 |
|
RW11 |
36 |
200 |
8000 |
170 |
70 |
870 |
16 |
90X40X13 |
|
RW5 |
33 |
100 |
8000 |
170 |
70 |
820 |
27.5 |
67X17X15 |
|
RW5 |
33 |
200 |
10000 |
170 |
70 |
820 |
27.5 |
68X17X15 |
|
HRW9 |
10 |
100 |
6300 |
110 |
42 |
|
|
|
|
HRW9 |
10 |
300 |
8000 |
110 |
42 |
|
|
|
|
HRW11 |
12 |
100 |
6300 |
100 |
42 |
|
|
|
|
HRW11 |
12 |
200 |
8000 |
110 |
42 |
|
|
|
|
HPRW11 |
12 |
100 |
6300 |
100 |
42 |
|
|
|
|
HPRW11 |
12 |
200 |
8000 |
110 |
42 |
|
|
|
|
HRW12 |
12 |
100 |
6300 |
100 |
42 |
|
|
|
|
HRW12 |
12 |
200 |
8000 |
110 |
42 | |
